Beschreibung

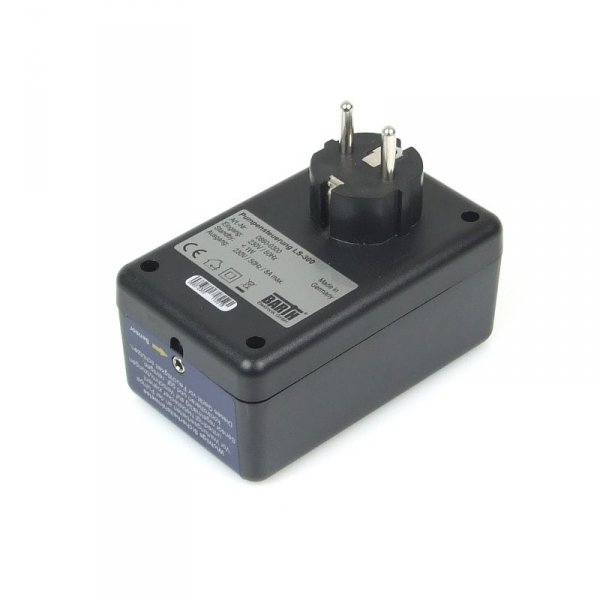

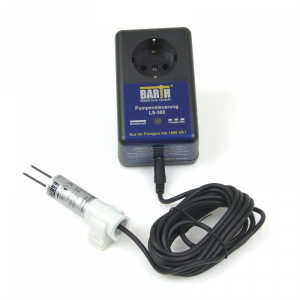

Die elektronische Pumpensteuerung LS-300 ermöglicht das automatische Schalten von 230VPumpen bis maximal 1,8 kVA über einen verschleißfreien Niveausensor (im Lieferumfang enthalten ). Vorzugsweise ersetzt die Pumpensteuerung herkömmliche mechanische Schwimmerschalter von Tauchpumpen und ermöglicht in Abhängigkeit vom eingesetzten Mikrocontroller eine Abpumpfunktion (standard) oder Befüllungsfunktion (optional).

Montage:

Befestigen Sie den Niveausensor mit dem beiliegenden Halteclip am oberen Punkt des zulässigen Wasserstandes (z.B. an der Wandung eines Pumpenschachtes). Hierbei muss gewährleistet sein, dass der Sensor niemals vollständig vom Wasser überdeckt wird, da dies Fehlfunktionen hervorrufen könnte. Verlegen Sie das Sensorkabel in einem Mindestabstand von 200 mm zu anderen stromführenden Leitungen. Stecken Sie die Pumpensteuerung in eine 230V Wandsteckdose ein und schließen Sie die Sensorleitung an. Die grüne Anzeige-LED leuchtet dauerhaft (Bereitschaft). Führen Sie nun einen Probelauf durch, indem Sie den Sensor mit Wasser benetzen. Die grüne Anzeige-LED beginnt zu blinken (Pumpe in Betrieb). Bei trockenem Sensor endet das Blinken der Anzeige-LED nach kurzer Zeit (Standardversion Abpumpbetrieb). Die Steuerung arbeitet fehlerfrei. Nun verbinden Sie den Netzstecker der ordnungsgemäß installierten Pumpe mit der Pumpensteuerung. Die Anlage ist betriebsbereit.

Bedienungsanleitung Pumpensteuerung LS-300:

Bedienungsanleitung Pumpensteuerung LS-300

Mikrocontroller MC-3 B:

Mikrocontroller MC-3 B
